Zhongtuo Roll Forming Machinery Co., ltd

Dulang kabel menggulung Mesin membentuk 100-900 mm
Dulang kabel menggulung Mesin membentuk 100-900 mm
Dulang kabel menggulung Mesin membentuk 100-900 mm

Dulang kabel menggulung Mesin membentuk 100-900 mm

Harga seunit: USD 10000 - 30000 / Set/Sets
Incoterm: FOB
Pesanan minimum: 1 Set/Sets
Masa penghantaran: 45 Hari

Hubungi sekarang Tambah ke bakul

Additional Info

    Pembungkusan: pembungkusan bogel

    Produktiviti: 15m/min

    Jenama: Zhongtuo

    Tempat asal: China

    Keupayaan bekalan: 30 sets/month

    Sijil: CE, ISO, SGS

Penerangan produk

Kabel Zhongtuo dulang Roll Mesin membentuk 100-900 mm

Pengenalan Brife:


Dalam Pendawaian Elektrik bangunan, sistem dulang kabel yang digunakan untuk menyokong bertebat kabel elektrik yang digunakan untuk bekalan elektrik dan komunikasi. Kabel dulang digunakan sebagai alternatif untuk membuka sistem konduit pendawaian atau elektrik, dan biasanya digunakan untuk pengurusan kabel dalam pembinaan komersil dan perindustrian. Mereka adalah amat berguna dalam situasi di mana perubahan kepada sistem pendawaian akan dijangkakan, kerana kabel yang baru boleh dipasang dengan meletakkan mereka di dalam dulang, dan bukannya menarik mereka melalui paip. Bagi zhongtuo kabel dulang roll membentuk Mesin adalah sejenis Mesin untuk membuat kabel dulang oleh gulungan yang membentuk prinsip.

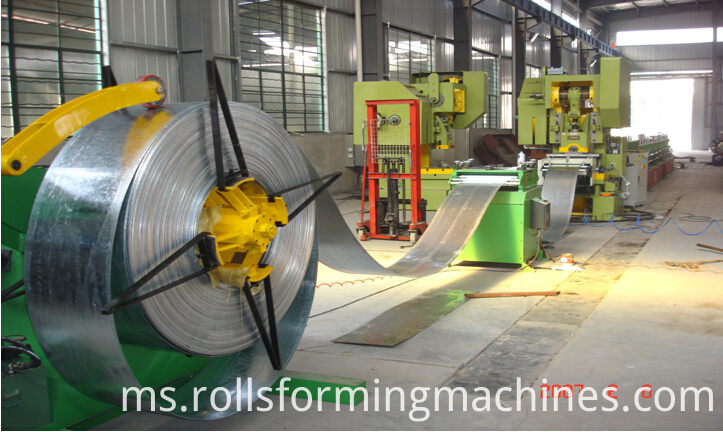

Whole line of cable tray machine

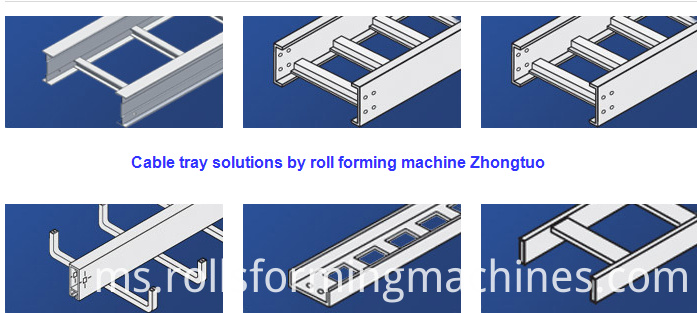

Kabel sistem dulang, ada banyak jenis. Di sini kita hanya mengambil satu daripadanya untuk exmaple.

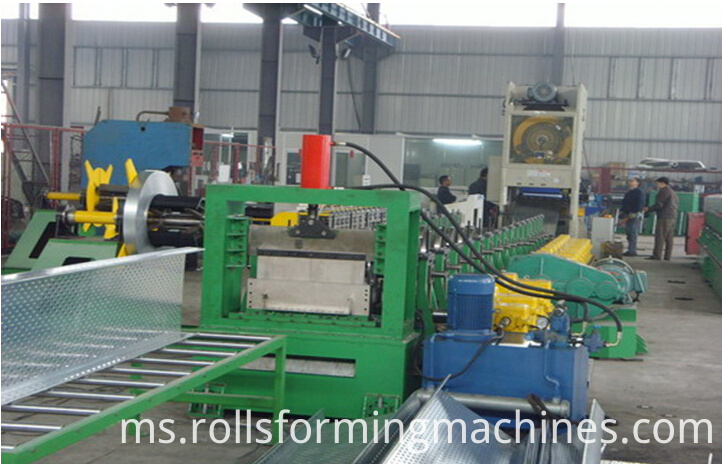

Cable tray roll forming machine

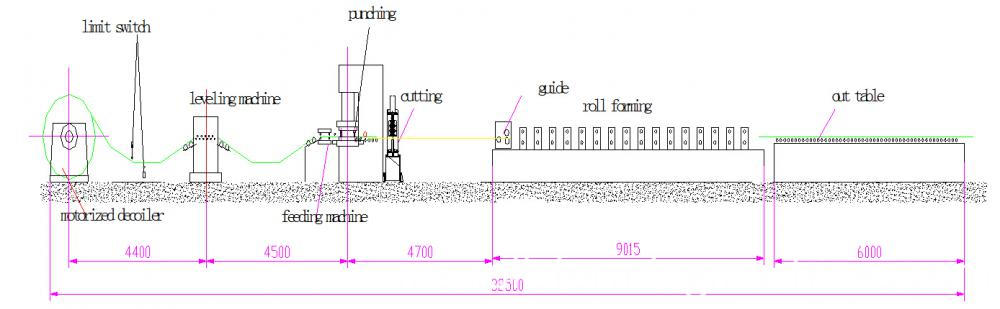

Kerja proses kabel dulang roll membentuk Mesin:

Auto-de-coiler---meratakan---servo pemakanan---tebukan lubang---menggulung membentuk--coiler semula

working process of cable tray roll forming machine

Zhongtuo kabel dulang roll membentuk Mesin digubah oleh unsur-unsur berikut:

1 auto-de-coiler 1
2 Leveling Mesin 1 5.5kw kekerapan menukar motor pemanduan, kelajuan laras
Jenis Roller bingkai 3 sokongan 3
4 NC900servo feeder 1 NC900 Servo motor memandu
5 Punching Seluar 1 120 tan
6 tebukan acuan 9
7 utama membentuk Mesin 1 100-900mm, ketebalan 1-3mm, bahan roller: GCr 15
Mesin memotong hidraulik 8 1
Pisau memotong 9 9
10 jalan keluar Jadual 1
Sistem kawalan PLC 11 panel elektrik 1

Lebih terperinci maklumat kabel dulang roll membentuk Mesin:

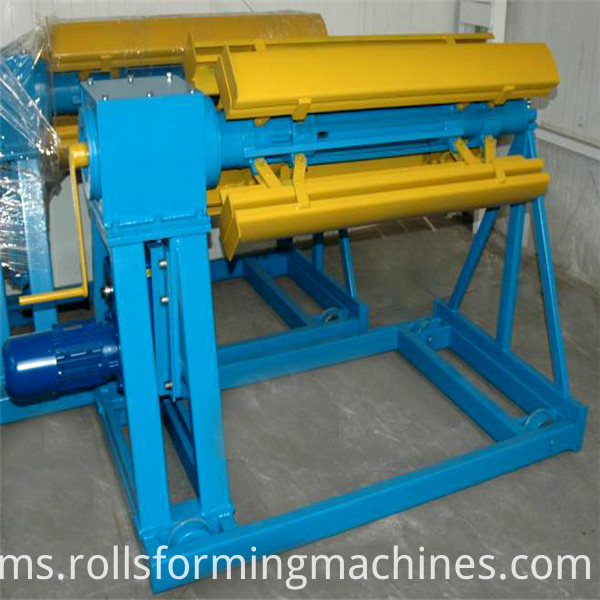

de coiler

Parameter: lebar bahan: 225-1020mm ketebalan: 1-2mm;
Diameter dalam gegelung: φ508mm; dalam pengembangan rangkaian: ф480-520 mm;
Maksimal Diameter: φ1500mm; Maksimal memuatkan: ≤5T
Motor kuasa: 5.5kw kekerapan menukar kawalan
Seluar jenis material: bahan akhbar pneumatik
Makan laju: 0-15m/min, boleh laras


decoiler

Meratakan Mesin

J: kerja roller: penggelek sembilan jenis mesin meratakan
B: ciri-ciri struktur: selepas quenching dan tempering, chrome-penyaduran pemprosesan, ketegaran yang, permukaan roughness bodoh dan sebagainya merupakan semua meningkatkan sangat; Ia terbentuk dengan bodoh clamping dan meratakan bodoh, bodoh clamping boleh kawalan bebas, leveler ini mempunyai satu sepasang roller panduan mendatar dan dua pasangan menegak guider roller dan mudah menyesuaikan diri dengan tangan roda. Antara leveler ini dan peranti memberi makan, terdapat sensor optik, menghantar isyarat maklum balas ke atas sistem kawalan, sistem kawalan menghantar keluar arahan untuk frekuensi penukaran motor untuk menukar kelajuan, Achieves matlamat peringkat terganggu.



servo makan Mesin

J: berfungsi: pemakanan penting
b. mempunyai: menggunakan servo yang digerakkan oleh motor. Jenis multistage pemakanan: mungkin input 10 Kumpulan berbeza panjang memberi makan. Hablur cecair yang menyentuh skrin yang ditunjukkan adalah berfaedah untuk perubahan, mewujudkan pelbagai parameter teknikal. Auto-induksi mula sistem dan rangkaian Seluar punch (kawalan akhbar punch memulakan).

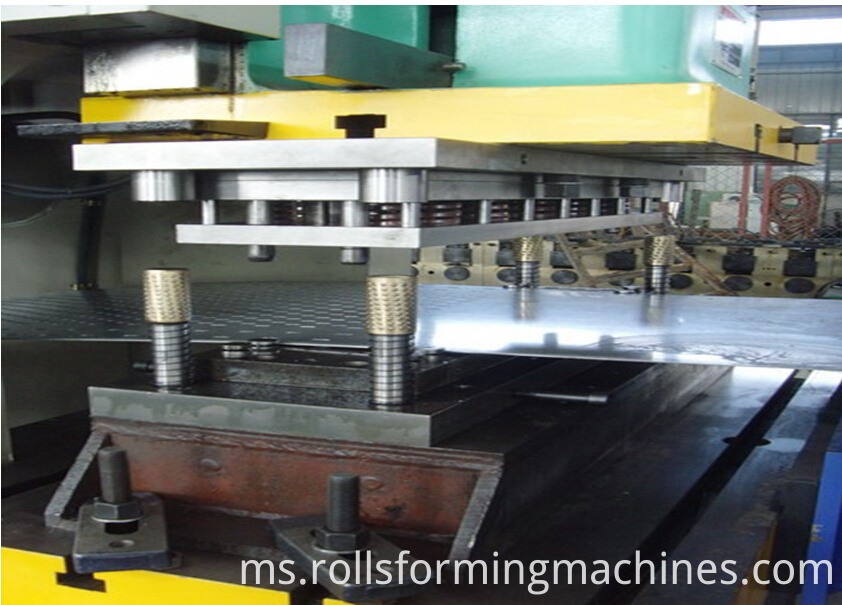

Tebukan Seluar

Model daripada tebukan Seluar: JF21-120B
Tebukan Seluar: kegunaan plat Keluli kimpalan fiuslaj, ketegaran ini adalah kuat dengan penampilan yang baik. Menggunakan jenis gabungan udara yang dikendalikan geseran klac.


punching machine of cable tray roll forming machine

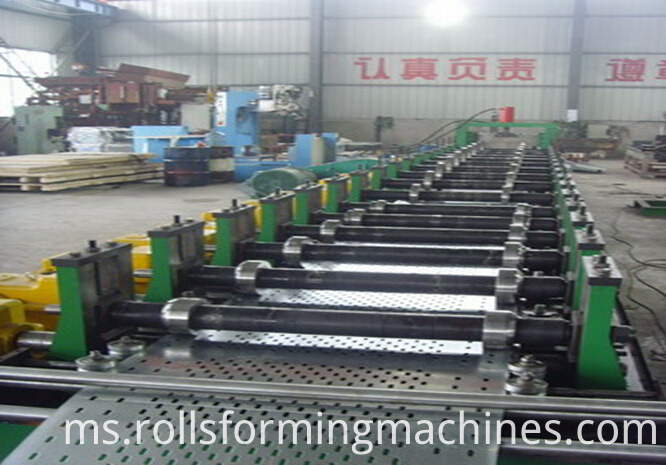

Roll menjadi sebahagian

Membentuk Stesen: 14sets
Membentuk pelbagai: jambatan kerangka
Lebar maksima gegelung: 1020mm
Mm ketebalan maksima: ≤2.0
Diameter paksi roller: ¢85mm
Mengeluarkan bahan acuan: Gcr15, quenching rawatan: HRC58-62 °
Memandu motor ZQ500reducer kenderaan, jenis: 22kw


roll forming machine of cable tray

Memotong hidrolik

Jenis Keratan: memotong hidraulik
Blade jenis: jenis tutup die rongga pemotong
Hidraulik kuasa: 5.5kw
Bahan pisau: Cr12, rawatan menghilangkan kekerasan HRC56-58
Kuantiti: 9 (bergantung kepada permintaan pelanggan)



Jadual masuk larian

Struktur: roller jenis dengan tiada kuasa
Sistem kawalan elektrik
A: barisan penuh dikawal oleh sistem kawalan PLC, sentuhan skrin operasi untuk mencapai manusia dan PLC yang interaktif. Pengendali takaful boleh memantau program persekitaran (boleh program kawalan) dan mengubahsuai parameter untuk mengawal baris. Juga boleh menyemak berlari status, parameter dan ralat penunjuk dan sebagainya...
B: jenis operasi: /auto manual 2 jenis suis. Dalam kedudukan secara manual: boleh menjalankan bahagian setiap mesin. Dalam kedudukan auto: boleh menjalankan baris penuh. Darurat dihentikan memastikan peti keselamatan peralatan dan pengendali.
C: Bahagian mesin ini dilengkapi dengan panel kawalan manual operasi bagi memudahkan pekerja untuk beroperasi;
D: seluruh barisan pengawasan fungsi: untuk mencapai keadaan pergerakan barisan pengeluaran pengawasan, menyedari ke pelbagai lokasi pengeluaran keadaan pengawasan;

E: mempunyai fungsi pengesanan kegagalan: menjalankan untuk pewarisan isyarat barisan pengeluaran meneliti, pemeriksaan mengikut turutan, mendapati kesilapan, dan memberikan penggera untuk menghentikan Mesin.

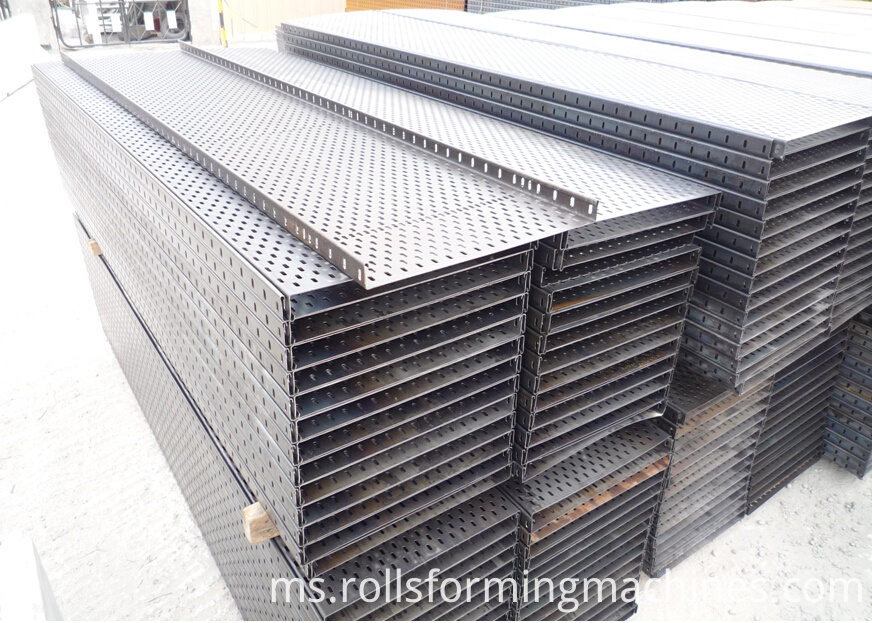

cable tray

Dibuat oleh Zhngtuo kabel dulang dulang kabel menggulung Mesin membentuk:

cable tray sample
