Automatik Double Layer Floor Deck Roll Forming Machine

    Harga seunit: USD 28500 - 6500 / Set/Sets
    Jenis bayaran: T/T,L/C,D/A,D/P,Western Union,OA
    Incoterm: FOB
    Pesanan minimum: 1 Set/Sets
    Masa penghantaran: 45 Hari
Maklumat asas

Model No.: Zt-003

Additional Info

Pembungkusan: Satu 40GP

Produktiviti: 12m/min

Jenama: Zhongtuo

Pengangkutan: Ocean,Land

Tempat asal: Hebei

Keupayaan bekalan: 30sets/month

Sijil: CE/ISO9001

Penerangan produk

Deck Floor Layer Double automatik


Roll Forming Machine

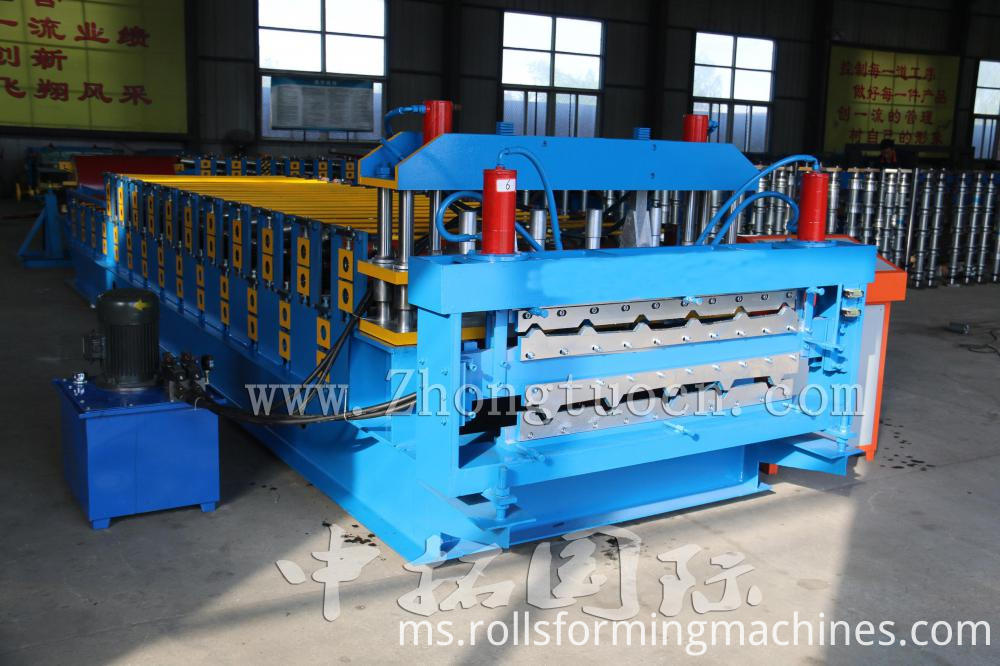

Double layer metal forming machine


Komponen barisan pengeluaran

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1

Parameter pengeluaran

Bahan pemprosesan: plat keluli berwarna, plat tergalvani, atau plat aluminium

Ketebalan bahan: 0.3- 0.7mm

Lebar bahan: 1220mm

Membentuk kelajuan: 12m / min

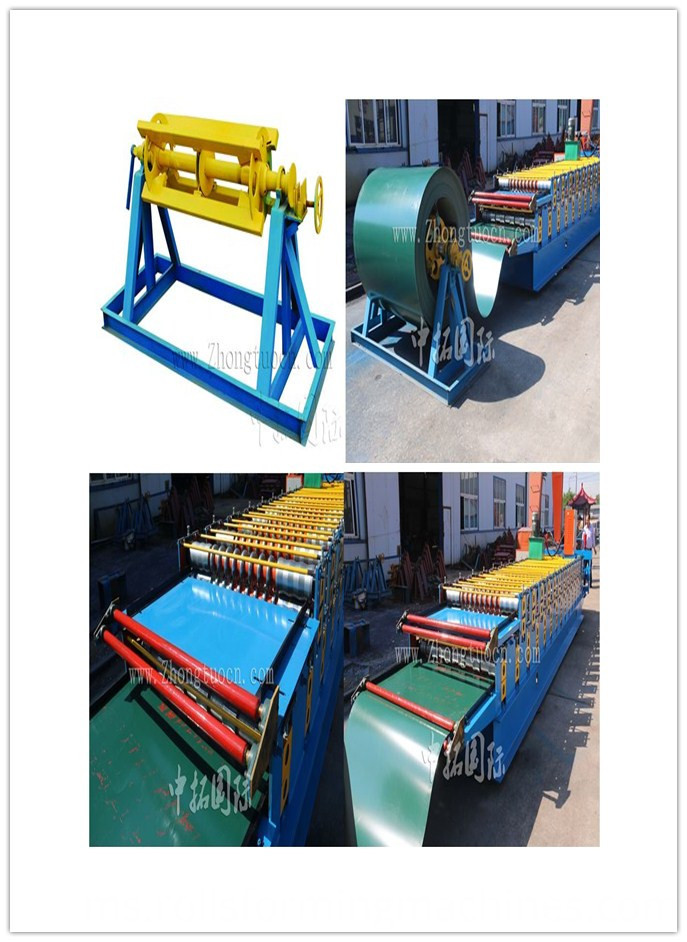

Sistem Un-coiler

Penggunaan: Ia digunakan untuk menyokong gegelung keluli dan tidak mengikatnya dengan cara putar.

Uncoil pasif ditarik oleh sistem pembentukan roll

Loading capacity

Uncoiling width

Inner diameter

5T

1220mm

450-550mm

Bahagian pemakanan gegelung

Penggunaan: Letakkan bahan mentah (plat keluli) melalui pantai untuk menghasilkan dan memproses, dapat menjamin produknya rapi, selari dan semuanya adalah keseragaman. Sila rujuk peraturan peralatan untuk mengetahui fungsi mencari sudut besi.

double layer

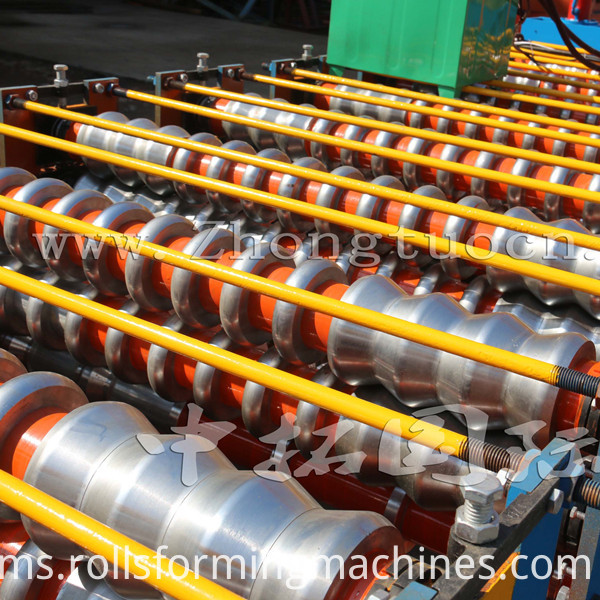

Membentuk peranti


Penggunaan: Untuk mengekalkan bentuk dan kepersisan produk, menggunakan struktur lembaran yang dikimpal, pemacu penggerak motor, penghantaran rantaian, roller adalah chromed yang boleh mengekalkan permukaan plat pengacuan licin dan tidak mudah ditandakan apabila ia berfungsi

Ciri-ciri: Memastikan kestabilan, ketepatan dan seumur hidup.

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

14

Main power

5.5kw

Double Layer Roll Forming machine (3)



Pemotongan peranti

Pemacu hidraulik lanjutan, menumbuk automatik dan memotong selepas membentuk, tidak mengganggu atau membuang, faktor keselamatan tahap tinggi.

(termasuk alat pemotong, tangki hidraulik, mesin pemotong)

Blade Material

Cutting system

Cr12 quenched

Full automatic

Double Layer Roll Forming machine (5)



Kaunter

Satu tali pengukur panjang, denyutan, dan memutuskan panjang. Pengekod Omron untuk pengukuran panjang.



Produk yang menerima jadual

1. ia menggunakan keluli dikimpal dan roller yang disokong untuk menghantar produk.

2. 3 * 0.9 * 0.6m

Mengawal peranti

1. PLC yang diadaptasi, transduser, panel sentuh dari Delta Taiwan untuk memastikan kelajuan tinggi dengan

kestabilan, ketepatan dan seumur hidup.

2. Elemen elektrik lain ialah Delta

3. dilengkapi dengan suis alih, rehat udara, radiator, transformer & pelindung kebocoran elektrik untuk kemudahan operasi dan keselamatan.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan
