Kira-kira dua warna bumbung Panel membuat sejuk menggulung membentuk Mesin

    Harga seunit: USD 28500.0000 - 6500.0000 / Set/Sets
    Incoterm: FOB
    Pesanan minimum: 1 Set/Sets
    Masa penghantaran: 45 Hari
Maklumat asas

Model No.: Zt-003

Additional Info

Pembungkusan: Satu 40GP

Produktiviti: 12m/min

Jenama: Zhongtuo

Tempat asal: Hebei

Keupayaan bekalan: 30sets/month

Sijil: CE/ISO9001

Penerangan produk


Peranti Forming

Penggunaan: Untuk memastikan bentuk produk dan kepersisan Bahasa Melayu, mengamalkan struktur kunci kira dikimpal, memandu motor dihakpatenkan, penghantaran di, roller adalah chromed yang boleh menyimpan dalam membentuk permukaan pinggan licin dan tidak mudah untuk ditanda sebagai Bilakah ia bekerja

Ciri-ciri: Memastikan kestabilan, ketepatan dan jangka hayat.

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

14

Main power

5.5kw

Double Layer Roll Forming machine (3)


Proses pengeluaran

Double Layer Machine For Color Steel Profile

Bahan Uncoiling→Feeding ke machine→Roll forming→Measuring length→ langkah formed→ Auto cutting→Products menerima



Komponen Barisan pengeluaran

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1

Parameter pengeluaran

Pemprosesan bahan: berwarna plat keluli, plat Tergalvani atau plat aluminium

Ketebalan material: 0.3 - 0.7mm

Bahan lebar: 1220 mm

Membentuk kelajuan: 12m/min

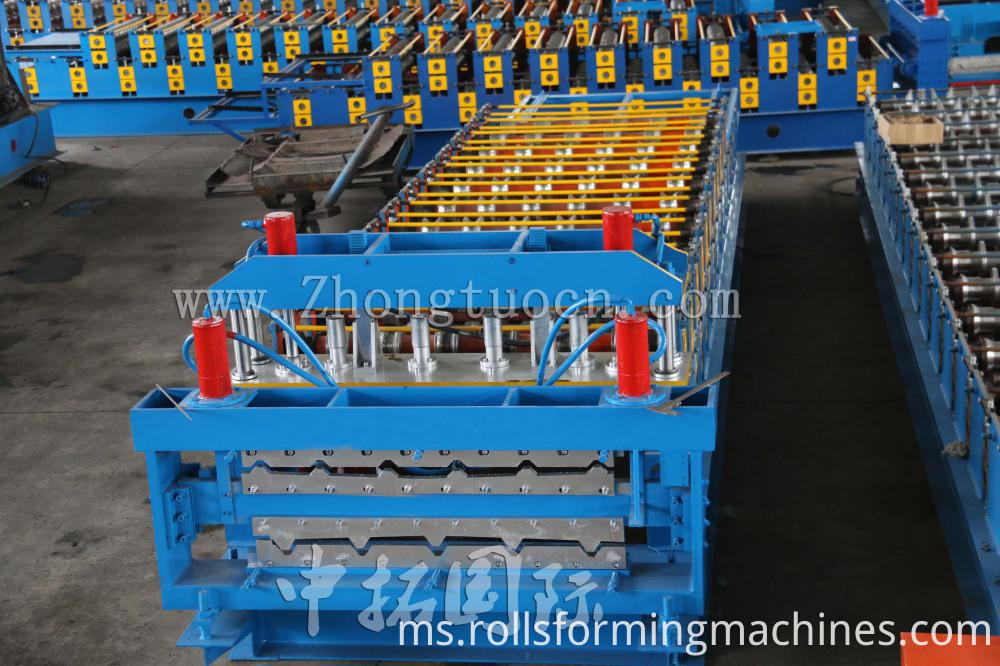

Memotong peranti

Maju memandu hidraulik, tebukan automatik dan memotong selepas membentuk, tiada KALAM atau membuang, faktor keselamatan tahap tinggi.

(termasuk alat-alat memotong, tangki hidraulik, Mesin "pemotong")

Blade Material

Cutting system

Cr12 quenched

Full automatic


Double Layer Roll Forming machine (5)

Kaunter

Satu kaunter mengukur panjang, kekacang, dan memutuskan panjang. Omron pengekod Rfc2047 tidak untuk mengukur panjang.

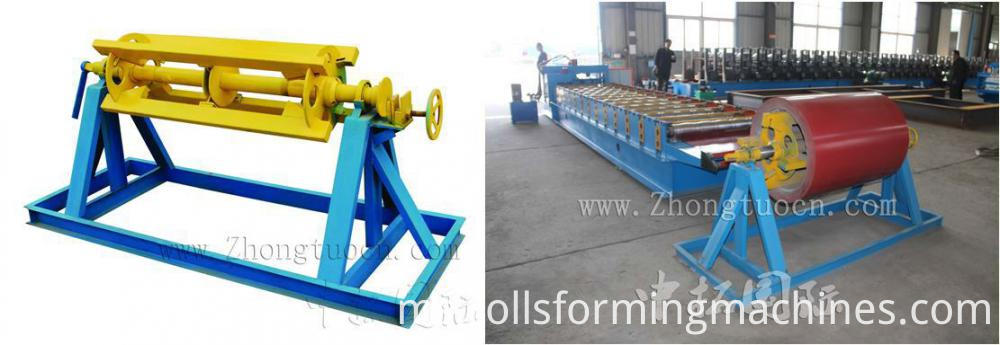

Sistem PBB-coiler

Double layer roll forming machine

Penggunaan: Ia digunakan untuk menyokong dalam gegelung keluli dan uncoil dalam piring yang cara.

Pasif uncoil pulled oleh gulungan yang membentuk sistem

Loading capacity

Uncoiling width

Inner diameter

5T

1220mm

450-550mm

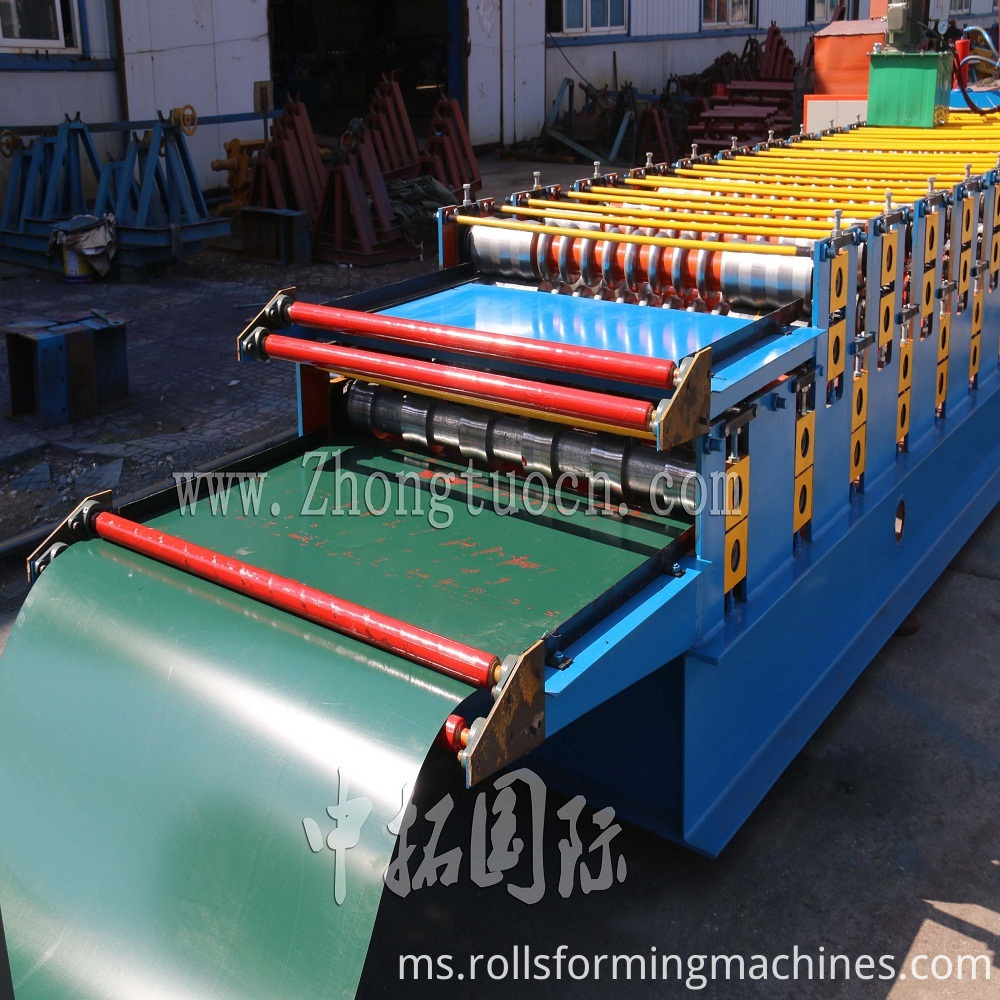

Gegelung memakan sebahagian

Penggunaan: Letakkan bahan mentah (plat keluli) melalui pantai untuk mengeluarkan dan memproses, ia dapat menjamin bahawa produk yang kemas, selari dan segala-galanya adalah keseragaman. Sila rujuk kepada peraturan peralatan untuk mengetahui fungsi besi bersudut kesan.


Double Layer Roll Forming machine (8)


Kawalan peranti

1. Adopted PLC, transduser, panel touch dari Taiwan Delta untuk memastikan berkelajuan tinggi dengan

kestabilan, ketepatan dan jangka hayat.

2. lain unsur elektrik akan Delta

3. dilengkapi suis alih, udara rehat, radiator, transformer & pelindung kebocoran elektrik untuk operasi kemudahan dan Keselamatan.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

Produk-produk yang menerima Jadual

1. mengamalkan keluli dikimpal dan disokong roller untuk menghantar produk.

2. 3 * 0.9 * 0.6 m

Double Layer Roll Forming machine (21)



Machine Description

Qty

Delivery time

Container Type

Price

(FOB TIANJIN)

Double layers roll forming machine

1 SET

45 working days

after receiving deposit

One 40GP

USD 13400
