Zhongtuo Roll Forming Machinery Co., ltd

saluran siling Omega membentuk mesin keluli Omega roll membentuk mesin
saluran siling Omega membentuk mesin keluli Omega roll membentuk mesin
saluran siling Omega membentuk mesin keluli Omega roll membentuk mesin
saluran siling Omega membentuk mesin keluli Omega roll membentuk mesin
saluran siling Omega membentuk mesin keluli Omega roll membentuk mesin

saluran siling Omega membentuk mesin keluli Omega roll membentuk mesin

Jenis bayaran: L/C,T/T,D/P,Western Union
Incoterm: FOB,CFR,CIF,FCA
Pesanan minimum: 1 Set/Sets
Masa penghantaran: 30 Hari

Hubungi sekarang Tambah ke bakul

Maklumat asas

    Model No.: ZT-009

    Bentuk: U Channel

    Berlubang: Berlubang

    Panjang: 5-12m

    Material Of Rollers: GCr12MoV

    Diameter Of Shafts: Φ40mm

    Ceiling Channel Machine Size Methods: Completely Changing The Mold Linear System

    Ceiling Channel Thickness: 0.3-0.8 Mm

    Ceiling Channel Machine Speed: 5-50m/min

    Ceiling Channel Main Power: 4kw

    Ceiling Channel Frame Thickness: 25mm

    Ceiling Channel Forming Steps: 12 Rollers

    Ceiling Channel Weight: 2.6 Tons

    Ceiling Channel Raw Material: Galvanized

Additional Info

    Pembungkusan: Sebagai Keperluan Pelanggan

    Produktiviti: 5-50m/min

    Jenama: ZHONGTUO

    Pengangkutan: Ocean,Land,Air,as customer requirem

    Tempat asal: China

    Keupayaan bekalan: 30 sets/month

    Sijil: CE\ISO9001

    Kod HS: 8455221000

Penerangan produk

saluran siling Omega membentuk mesin keluli Omega roll membentuk mesin

4 in 1 Light Keel Roll Forming Machine Line



Melukis profil untuk rujukan anda:

4 in 1 Light Keel Roll Forming Machine Line

Komponen untuk Rangka Bingkai Keluli Berat Rangka Membentuk Mesin:

1. Decoiler satu set

2. roll utama pembentukan mesin satu set

3. memotong dan menumbuk bahagian

4. kotak kawalan satu set

5. stesen hidraulik

Butir-butir maklumat untuk Rangka Bingkai Bingkai Ringan Berat Mesin:

Decoiler


Penggunaan: Ia digunakan untuk menyokong gegelung keluli dan tidak mengikatnya dengan cara putar. Uncoil pasif ditarik oleh sistem pembentukan roll

Kapasiti memuatkan: 1.5T

Lebar tidak meleleh: 300mm

Diameter dalam: 450-550mm

4 in 1 Light Keel Roll Forming Machine Line

Mesin membentuk roll utama:

Makan dan meratakan akan membuat gegelung untuk memastikan ia bersih dan lurus.

Saiz: 3800х800х1400mm

Berat: 2.6 tan

Voltan: 380V / 50HZ 3Phase (sebagai permintaan pelanggan)

Pemasang roller: Lajur panduan

Rangka: plat pertengahan yang dikimpal jenis bingkai memorial Memorial

Ketebalan bingkai: 25mm

Kelajuan: 5-50m / min

Mod pemanduan: gear

Bahan penggelek: GCr12MoV

Bahan aci: 45 # keluli dengan pembajaan

Diameter aci: φ40mm

Bilangan roller: 10rollers

Kuasa utama: 4kw

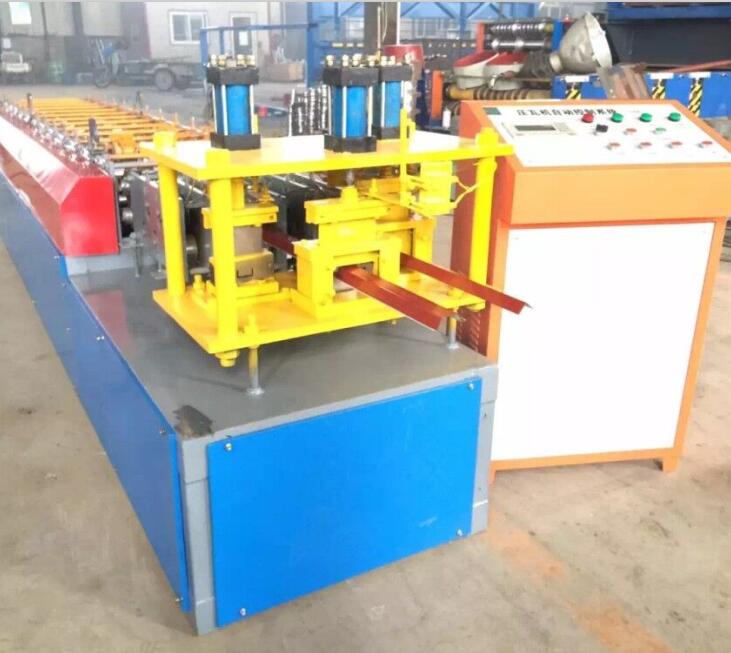

Gambar mesin adalah untuk rujukan anda

Mengolah rajah aliran mesin

Manual decoiler → Bahan pemakanan ke dalam mesin → Roll forming machine → Ukuran panjang → Pemotongan hidraulik → Produk siap

4 in 1 Light Keel Roll Forming Machine Line

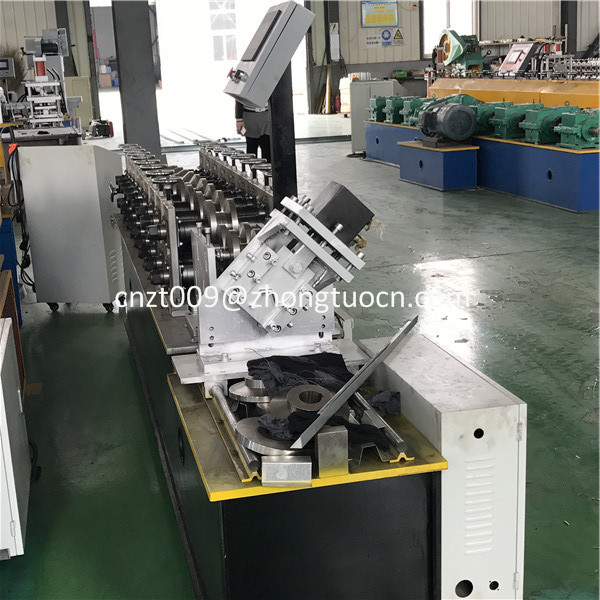

Gambar mesin untuk rujukan anda

1. parameter teknikal

Configurations

manual decoiler, guiding platform, main machine of roll forming, cutting device, electric motor, hydraulic station, Delta PLC control system, run out table



Material

Raw material

Galvanized

Thickness

0.3-0.8 mm





Manual

decoiler

Inner Diameter

450-550mm

Outer Diameter

max 1500mm

Max Coil width

500mm

Capacity

3T



Main Forming

Machine





Forming steps

12 rollers

Shaft diameter

40Cr steel with quenched treatment, precision machined, outer diameter: 40mm

Design type

Guide column

Machine frame

Memorial arch

roller material

bearing steel with quenched treatment

shaft material

45# steel with tempering

Work speed

20-60m/min

Transport

reduction gearbox transmission

Changing size methods

Completely changing the mold linear system

Structure

independent stand

Power of main machine

7.5 kw

Type of cutting and punching

Hydraulic

Cutting tolerance

±1mm

Blade and punching material

GCr12MoV quenching treatment 58-60°

Cutter quantity

1 set

Working pressure

20MPA

Cutting system

Hydraulic servo tracking cutting

the machine is with servo tracking cutting, the cutting knife can move automaticly with the speed of the machine. so that, the tracking cutting can keep same speed with the main forming speed, and cut the finished products without any stopping.

2. Automatic tracking cutting

No.

Name

Size and mode

number

note

1

base frame

100*100*6

1



2

Control station



1

Include switch button

3

Hydraulic station

4kw

1



4

Oil pump

63*80*80

1



5

Cooling device

35Hz

1



6

Sensor

Npu

2



7

Encoder

600

1

Omron

8

tachometric wheel



2



9

Servo motor

3.9kw

1

GSK

10

Mold

Mulfan1

4



11

Lead screw

Sfu4020-1230

1

Taiwan

12

Guide

HG35-2000

2



13

Slider

HGH35cA

4



14

Coupling



4




Peranti Kawalan

Kawalan PLC

Kabinet kawalan peraturan kelajuan

Bahasa PLC

Seperti yang dikehendaki

Skrin sentuh

Delta

Fungsi

Panjang automatik dan pengukuran kuantiti

Lain-lain

Alat ganti

Berat badan

Kira-kira 8.0 tan

Dimensi

6800 * 1800 * 1500 (mm) L x W x H

Warna badan utama

Seperti yang dikehendaki

voltan

380v, 50Hz, 3 fasa (atau seperti yang diperlukan)

Simpan pisau memotong

Satu bahagian untuk satu saiz


Gambar mesin untuk rujukan anda

1. parameter teknikal



Mesin ricih:

Bahan bilah: Gcr12 dipadamkan

Bekalan kuasa: kuasa hidraulik

Frame: Gaya Pilar dengan sistem rak & pinion

Suis strok: suis fotoelektrik bukan kenalan

Sistem Kawalan Elektik:

Ciri-ciri:

1. Pakai PLC, transduser, panel sentuh dari Delta Taiwan untuk memastikan kelajuan tinggi dengan kestabilan, ketepatan dan seumur hidup.

2. Elemen elektrik lain ialah Delta

3. Dilengkapi dengan suis alih, rehat udara, radiator, transformer & pelindung kebocoran elektrik untuk kemudahan operasi dan keselamatan.

Stesen Hidraulik:

Motor hidraulik Kuasa: 3kw

Minyak hidraulik: 46 #

ceiling stud roll forming machine

drywall stud roll forming machine

4 in 1 Light Keel Roll Forming Machine Line

omega profile roll forming machine 0


omega profile roll forming machine 2


omega profile roll forming machine 4



Kategori produk : C/U/saluran & T Bar Roll membentuk Mesin > Profil drywall menggulung Mesin membentuk
