Mesin slitting berketepatan tinggi automatik

    Jenis bayaran: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Pesanan minimum: 1 Bag/Bags
    Masa penghantaran: 60 Hari
Additional Info

Pembungkusan: pembungkusan bogel

Produktiviti: 60m/min

Jenama: Zhongtuo

Pengangkutan: Ocean,Land

Tempat asal: China

Keupayaan bekalan: 30 sets/month

Sijil: CE, ISO, SGS

Penerangan produk

Automatik tinggi Mesin slitting tinggi untuk (0.5 ~ 3.5) × 1600mm

Spesifikasi teknikal

1. Parameter teknikal asas gegelung
a): Bahan gegelung: HR / CR keluli karbon, plat tergalvani, plat keluli berwarna dll.
b) Ketebalan jalur: 0.5 ~ 3.5mm
c) lebar jalur: 300 ~ 1600mm
d) Lingkaran diameter gegelung: Φ508mm
e) Lingkaran luar gegelung: Φ1800mm.

f) Maks. berat gegelung: 18000Kg

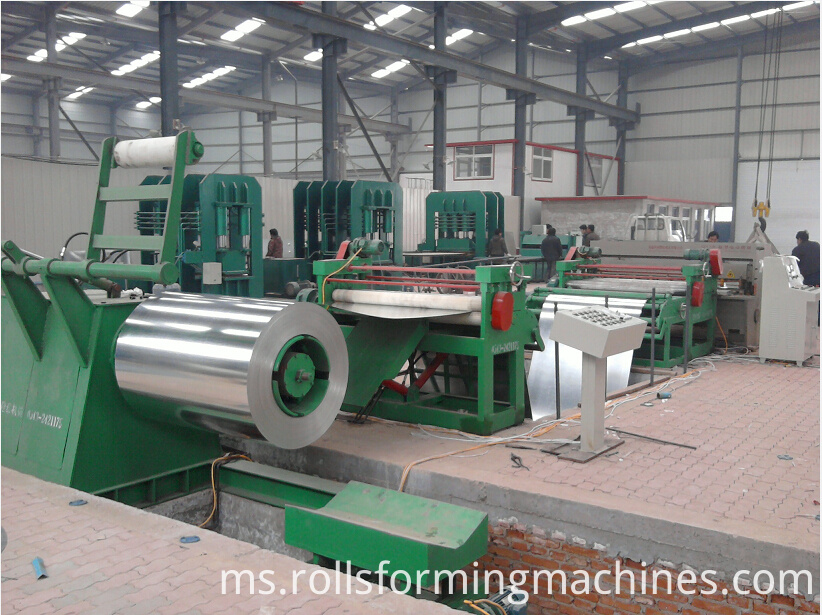

slitting line

2. Proses kerja
Pemadat gegelung - Pemasangan tanpa mandian tunggal - Pemadatan & penyusunan gegelung - Pemotongan paksi berganda berganda / meratakan tiga penggelek - Pemotongan akhir ---- Penyelarasan jalur ---- Rakaman cakera - Scrap reeling - Lubang Penumpu - Pra-pemisah / Tensioner - Recoiling - Coils-dischargingr - Kawalan hidraulik - Kawalan elektrik

3.Memesinikan spesifikasi teknikal peralatan

3.1 kereta pemuatan gegelung
1) Struktur: Empat roda, badan kereta yang dibuat oleh kimpalan
2) Memandu motor: 2.2kw cycloid pin-wheel motor
3) Pemanduan ke atas ke bawah: silinder hidraulik Φ180 × 700mm
4) jarak bergerak ke atas: 700mm
5) berat beban maksimum: 18000Kg.

3.2.Single-mandrel Uncoiler:
1) gaya kerja: pengembangan paksi bergerak melalui silinder hidraulik memandu slider slanting
2) mandrel uncoiling: Ф508 × 1650mm, untuk gegelung lain diameter dalaman yang lebih besar, letakkan lengan getah pada mandrel.
3) Pelbagai pengembangan: Ф460 - Ф510mm.
4) Silinder hidraulik untuk pengembangan: Φ160 × 100mm
5) gaya brek: brek tekanan-mengawal pneumatik
6) lebar gegelung yang sesuai: 300 ~ 1600mm.
Maks. diameter gegelung: 1800mm. Berat gegelung maksima: 18000Kg.

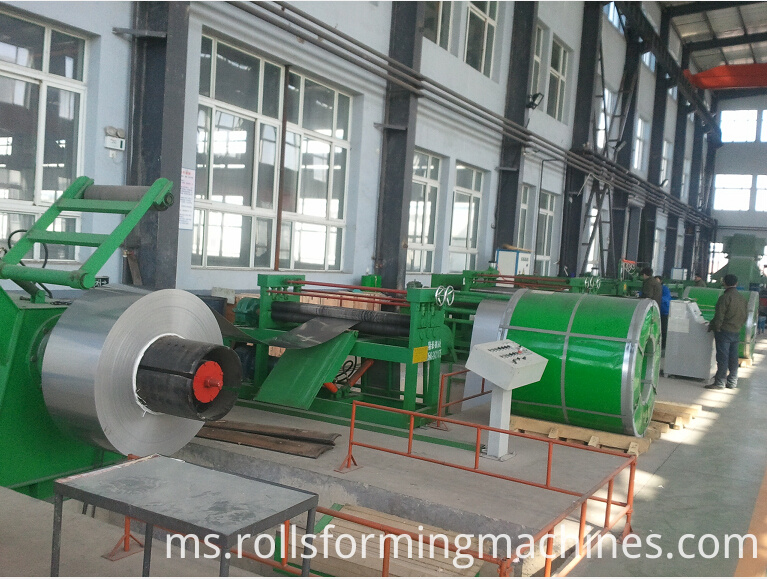

leveling and coil part


3.3 Gegelung pemakanan & peralatan penyodok
1) Struktur: pemasangan kimpalan dengan plat keluli, pergerakan atas ke bawah dengan silinder hidraulik.
2) Dua set silinder hidraulik Φ80 × 500mm
3) roda daya: Φ250 × 400mm, roda getah NBR
4) Memandu motor untuk daya tarikan: 2.2kw cycloid pin-wheel motor
5) Struktur penyemburan: pemasangan kimpalan dengan plat keluli, dua plat berbentuk lidah (satu besar untuk bergerak naik-turun, kecil untuk berkembang dan kontrak)
6) Silinder hidraulik untuk pergerakan lidah besar ke atas: Φ80 × 400mm
7) Silinder hidraulik untuk pengembangan lidah kecil Φ63 × 400mm

3.4 Double-roller feeder pinch, three-roller leveler
1) Perhimpunan kimpalan dengan plat keluli, jubin bergulung berganda memberi makan jalur gegelung.
2) Memakan roller dan meratakan roller: Φ160 × 1650mm
3) Bahan makanan roller dan roller penyamakan: 40Cr, penyaduran krom keras
4) silinder minyak untuk bergerak ke atas penggelek makan: dua buah, Φ80 × 100mm
5) Gerak meratakan ke bawah: gear cacing, pengurangan sikloid 2.2KW
6) Kuasa memakan dan meratakan: pengurangan sikloid 15KW yang disambungkan bersama bersama sejagat

3.5 Peralatan Memotong End
Untuk memotong hujung gegelung panas yang berlebihan, di sini pasang satu alat ricih hidraulik untuk lebar max.1600mm dan jalur tebal 4mm.

3.6 merangkumi peralatan
1) Struktur: penggelek menegak untuk menyekat kedudukan maju jalur, manakala penggelek mendatar untuk menekan jalur.
2) penggelek menegak: tiga pasang, Φ90 × 125mm, pelindapkejutan frekuensi tinggi
3) Roller akhbar horizontal: Φ100 × 1700mm
4) Silinder hidraulik untuk bergerak roller tekan ke atas: Φ80 × 100mm
5) Untuk menyesuaikan satu bahagian penggelek menegak dengan skru dua kali ganda dengan pelbagai larasan: 300-1600mm

3.7 Mesin Ricih Cakera
1) Struktur: pemotong cakera bulatan ricih gelendong ketat, dan gelendong dipasang pada pendirian sokongan.
2) Spindle untuk memasang pemotong cakera: Φ220 × 1650mm
3) Bahan gelendong: 40Cr, penempaan dan pembajaan, pelindapkejutan frekuensi sederhana, penyaduran krom keras, penggilap halus.
4) Pemotong cakera: D330 × d220 × T15mm
5) Bahan pemotong cakera: 6CrW2Si, kekerasan selepas quenching HRC56 ~ 58 °
6) gaya memandu: motor DC 45KW, dipadankan dengan pengurangan laju, kotak gear dan sendi sejagat.
7) Kawalan pada motor DC: pengawal Eurotherm 590
8) Menekan gelendong ricih: 2.2KW motor roda pin cycloid dengan kotak gear cacing
9) Untuk menukar pemotong cakera: hidraulik (Φ63 × 450mm) didorong, satu pendirian pemotong cakera bergerak ke luar sehingga pemotong cakera boleh dipasang
10) kelajuan slit: ≤50m / min

11) Kapasiti slitting: 3.5mm, max 6slits, pada max 30mpm; 2mm, max 12slits 40mpm; 1mm, max 15slits 50mpm.


3.8 penyambung semula Scrap
1) Struktur: dua penyusun skrap, dengan satu pada setiap sisi garis slit
2) Setiap gelendong: Φ450 × 350mm
3) Setiap gelendong digerakkan oleh motor 3KW dengan kepantasan laju, slaid disedari oleh wafer geseran
4) gaya pemecahan gaya: hidraulik memacu pengecutan mengecut, kemudian boleh mengambil sekerap.
5) Gaya mengumpul sampah: secara hidraulik memacu tongkat untuk datang dan pergi

3.9 Hole Accumulator
1) Struktur: lubang dengan dinding simen, dua keping plat perolehan untuk lebih kurang menutup lubang, supaya mengumpul beberapa jalur di dalam lubang.
2) Dimensi lubang: 4mL × 2.0mW × 4mH
3) Komposisi plat pusing: untuk mengimpal paip keluli persegi untuk menubuhkan kerangka, meletakkan plat plastik boleh pakai pada kerangka; di kedua-dua tepi, roller gelongsor masing-masing.
4) Pergerakan balik plat perolehan didorong oleh silinder hidraulik (Φ80 × 500mm)

3.Pre-separator dan Tensioner
1) aci pemisahan: Φ85 × 1700mm
2) cakera Pra-pemisahan: Φ200 × 3mm, rawatan quenching 65Mn
3) Secara manual bergerak ke luar pendirian satu sisi sehingga dapat memasang cakera pra-memisahkan
4) gaya ketegangan: tekan rasuk atas tegangan berdiri, meletakkan plat kayu dan bulu dirasakan di antara rasuk atas dan ke bawah
5) Kekuatan mendesak dilakukan oleh dua Φ80 × 150mm silinder hidraulik, dan kekuatan boleh laras.
6) Roller pengukur panjang seimbang: Φ320 × 1700mm, lapisan krom keras.

3.11 Recoiler dan Separator
1) Pemacu gear dengan gearbox, pengembangan dan penjepit recoiler didorong oleh silinder hidraulik (Φ140 × 100mm) melalui slider slanting.
2) blok Recoiling: Φ508 × 1700mm
3) Kekuatan untuk pengembangan recoiler: silinder hidraulik Φ160 × 100mm.
4) Pendakap sokongan aci recoiling: komponen struktur keluli, silinder hidraulik Φ80 × 350mm
5) Strips-pemisah aci: Φ85 × 1700mm
6) Memisahkan cakera: Φ200 × 3mm, rawatan quenching 65Mn
7) Menekan bawah aci pemisah: hidraulik Φ75 × 350mm, kekuatan laras
8) kuasa recoiling: motor DC 55KW
9) DC motor control: Eurotherm 590 controller
10) kelajuan Recoiling: max 50m / min
11) berat gegelung max recoiled: 18000kg

3.12 Kereta yang menyalurkan gegelung
1) Struktur: empat roda, badan kereta dengan kimpalan
2) Memandu motor: 2.2KW cycloid pin-wheel motor
3) Pemanduan ke atas ke bawah: silinder hidraulik Φ180 × 700mm
4) jarak bergerak ke atas: 700mm
5) Maks. beban berat: 18000kg.
automatic stocker
3.13 Lain-lain
1) Satu set stesen hidraulik, injap kawalan, paip minyak
Tekanan: 16Mpa
Kuasa: 7.5KW-4 (Ⅵ)
Jumlah minyak tangki minyak: 450L
2) Satu set kawalan kabinet elektrik, dua set Panel operasi
3) Pengguna sendiri menyediakan:
a) Tukar suis kuasa elektrik, wayar elektrik, kabel dan saluran
b) Q = 0.9m³ / min.P = 0.8MPa.
Sistem bekalan udara: Sumber udara Q = 0.9m³ / min.P = 0.8Mpa
c) Minyak pelincir, minyak hidraulik
d) Rel keluli ringan 24kg untuk memuatkan kereta dan menunaikan kereta, rel penjaga

4. Dokumen Teknikal
Menyediakan manual arahan dan operasi, lukisan asas, lukisan susun atur, lukisan bahagian terdedah, lukisan skema sistem hidraulik, lukisan litar elektrik sebelum atau bila
mesin dihantar.

5. Penghantaran, Pemasangan & Pentauliahan
1. Sediakan lukisan asas dalam masa satu bulan selepas pengesahan kontrak; masa penghantaran: 90 hari; Pemasangan & pentauliahan: 25 hari
2. Biasanya kami menghantar dua atau tiga jurutera untuk mengarahkan pemasangan dan pentauliahan baris slit, pembeli perlu membeli tiket perjalanan untuk mereka, menyediakan makanan & penginapan serta pengangkutan tempatan kepada jurutera kami, dan memberikan setiap jurutera 60 $ per hari untuk perkhidmatan teknikal mereka.


6. Penyediaan Aksesori dengan garis slit
Pemotong cakera: D330 × d220 × T15mm, bahan: 6CrW2Si, HRC56-58 °, 22pcs
Pemisah cakera: D200 × d85x 3mm, bahan: rawatan quenching 65Mn, 35pcs
Panjang lipatan getah lengkap: 3200mm
Set lengkap spacers pemotong keluli: D260 x d220

Mesin slitting berketepatan tinggi automatik boleh lelaki slitting kerja sama sekali automaticlly tanpa antara muka orang. Dan kelajuan kerja garis slit dapat mencapai 90m / min.
