Potong automatik sepenuhnya ke mesin panjang

    Harga seunit: USD 150000 - 80000 / Bag/Bags
    Jenis bayaran: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Pesanan minimum: 1 Bag/Bags
    Masa penghantaran: 60 Hari
Additional Info

Pembungkusan: pembungkusan bogel

Produktiviti: 60m/min

Jenama: Zhongtuo

Pengangkutan: Ocean,Land

Tempat asal: China

Keupayaan bekalan: 30 sets/month

Sijil: CE, ISO, SGS

Penerangan produk

DIPOTONG panjang garisan PPP Mesin bagi (0.8 ~ 3.5) × 400 mm

Potong automatik sepenuhnya ke mesin panjang boleh memproses ketebalan dari 0.8-3.5 mm tanpa sebarang antara muka orang.
1. parameter teknikal:
Gegelung ketebalan: 0.8 ~ 3.5 mm
Gegelung lebar: 100 ~ 400mm
Bahan gegelung: Q195, Q235A, Q345, gegelung keluli karbon S355, HR atau CR, kekuatan tegangan pecah sehingga 590 N/mm2.
Gegelung ID:φ500-610 mm
Gegelung OD: ≤φ1400mm
Gegelung berat: ≤3T
Roller meratakan: φ100mm
Bahan meratakan penggelek: 40Cr, permukaan: HRC55-58 °
Talian kelajuan: RM40 juta/min, panjang berukuran oleh pengekod Rfc2047 tidak, berhenti shear.10-12pcs/min untuk 2m panjang
Toleransi: +/-0.5mm/m panjang, +/-1mm Mild diagonal, +/-1.5mm/m2 dalam meratakan Kedataran.


2. aliran teknikal:

Gegelung-loading car→single mandrel uncoiler dengan gegelung-Ketua guide→pinch feeder→transmission roll table→ sebelah guide→ leveler →encode panjang-fixing→shear →stacker

3. Penerangan mengenai setiap peralatan:
Kereta 3.1.Coil-loading
1) struktur: Empat roda, badan kereta yang dibuat oleh pandai besi
2) kereta berjalan adalah didorong oleh: 1.5kw cycloid pin-roda bermotor
3) gerakan naik-turun kereta oleh silinder hidraulik Φ100 × 500 mm
4) berjalan laju: 8 m/min, jarak maksimum 4000 mm.
5) beban Max: 3000kgs.
Cut to length
3.2.Single Decoiler Mandrel dengan kepala gegelung pemandu
Struktur uncoiler: kimpalan pemasangan asas, julur mandrel tunggal secara hidraulik mengembang menyambung-rod.
Gendang uncoiling: Φ508 × 450mm, pengembangan rangkaian: Φ500 ~ Φ610mm.
Silinder hidraulik untuk pengembangan: Φ100 × 100mm
Brek gaya: brek pneumatik mengawal tekanan
Gegelung max lebar: 400mm
Gegelung max OD: 1400mm
Berat gegelung maksimum: 3, 000kgs.
Panduan Ketua gegelung dipasang pada uncoiler
Seluar-down gegelung-Ketua cabang oleh silinder hidraulik Φ75 x 300mm

Daya tarikan roda untuk membuka gegelung-Ketua: Φ150 x 150mm, didorong oleh 2.2KW cycloid motor.

CTL


3.3 hidraulik nanti-feeder dengan plat menyodok

Nanti-feeder: Terdiri dari asas, berdiri, duduk roller, dua kali ganda penggelek memberi makan nanti, menarik & mekanisma mendesak turun naik roller, memandu motor.
Bergerak atas-bawah Seluar atas roller: oleh Φ70 x 150mm hidraulik silinder, dua PC.
Memandu motor: 4KW cycloid motor. Menyodok plat: kimpalan perhimpunan dengan plat keluli, plat berbentuk lidah dua (besar satu untuk menggerakkan satu up-and-down, kecil untuk berkembang dan kontrak)
Silinder hidraulik untuk pergerakan atas-bawah lidah besar: Φ80 × 400mm
Silinder hidraulik untuk lidah kecil pengembangan Φ63 × 400 mm -

3.4.Transmission Roll Jadual

Dimensi: 2000 mm panjang x 500 mm lebar
Terdiri daripada 4pcs Φ100 x 600 penggelek, plat besi, rantai.

3.5 bahagian panduan
Struktur: menegak penggelek untuk mengehadkan jawatan bersistematik jalur di antara itu.
Penggelek menegak: dua pasangan, Φ80 × 110mm, 40Cr, quenching frekuensi tinggi
Untuk melaraskan penggelek menegak oleh skru plumbum dengan melaraskan pelbagai: 100-400mm
Side guide
Mesin 3.6.Leveling
1) Composed tuil, memandu di tuil dan pengekod untuk menetapkan panjang.
2) memandu terdiri daripada asas, ZQ500 kelajuan dihakpatenkan, 37KW DC motor, pengawal kelajuan Eurotherm 590 DC, couplers, brek, dan kotak gear.
3) leveler terdiri daripada asas, rangka, kerusi penggelek dan turun penggelek, rasuk, gelongsor gandar blok, penggelek meratakan 15 (7 ke 8 penggelek), satu baris sandaran penggelek untuk masing-masing atas dan ke bawah levelign penggelek Seluar bawah peranti dengan Motor elektrik (2.2KW cycloid kelajuan dihakpatenkan) mekanisma atas-bawah sehingga memakan roller.
4) meratakan penggelek: Φ100 × 500 mm, 40Cr, HRC55-56, chrome keras permukaan lapisan
Sandaran penggelek: Φ100 × 150 8 + 9pcs, 45 #steel, HB220-240
5) pengekod: LM02 dengan lengkap-610 C-1200F/min(Japan Rep)
CTL 3

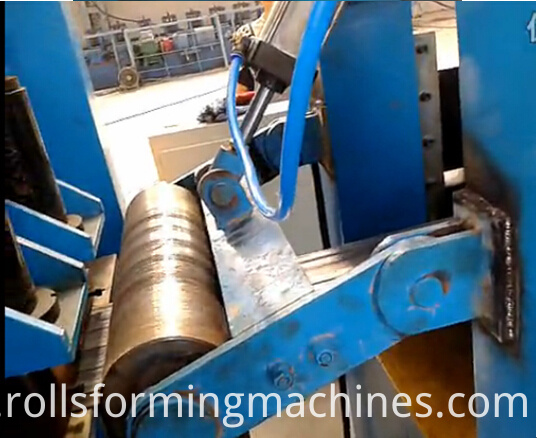

Pengkodan pneumatik silinder piston: 100 mm × 120mm
Pengekodan panjang-memasang roller: 40Cr, HRC52-54

Circumference:400mmx0.01(127.324)


3.7.Hydraulic mengembala

Terdiri daripada bingkai, panduan keretapi, gelongsor pemegang pisau, mekanisme tamat hidraulik.
Silinder hidraulik untuk ricih: Φ160 x 200mm, satu pc
3.8.Stacker
Terdiri daripada rak jadual dan mekanisma yang berjalan kaki, dan sebagainya.
Memandu motor: 3KW cycloid motor.
Sistem 3.9.Hydraulic
Terdiri daripada hidraulik Stesen injap plat, pelbagai injap, hos tekanan tinggi, tiub tegar, sendi, dan sebagainya.
Tekanan: 12Mpa
Kuasa: 4.5KW
Isipadu tangki minyak minyak: 450L
3.10 sistem kawalan elektrik
Set keseluruhan sistem kawalan elektrik termasuk kawalan Kabinet dan panel operasi untuk
Jumlah kuasa pemasangan: kira-kira 60KW
