Zhongtuo Roll Forming Machinery Co., ltd

1600mm 6mm Potong hingga panjang untuk dijual
1600mm 6mm Potong hingga panjang untuk dijual
1600mm 6mm Potong hingga panjang untuk dijual
1600mm 6mm Potong hingga panjang untuk dijual
1600mm 6mm Potong hingga panjang untuk dijual

1600mm 6mm Potong hingga panjang untuk dijual

Harga seunit: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
Pesanan minimum: 1 Set/Sets
Masa penghantaran: 45 Hari

Hubungi sekarang Tambah ke bakul

Additional Info

    Pembungkusan: pembungkusan bogel

    Produktiviti: 30 set

    Jenama: Zhongtuo

    Tempat asal: China

    Keupayaan bekalan: 30 sets/month

    Sijil: CE, ISO, SGS

Penerangan produk

Lebar 1600mm x 6mm Potong panjang untuk dijual, dipotong untuk garis panjang, alat CTL

Ringkas pengeluaran potong ke garis pengeluaran panjang:

Dengan memotong ke mesin panjang, kita boleh membuat lembaran panjang khas dari gegelung tidak kira, gegelung keluli warna, glazined atau besi. Potongan garis panjang ini boleh digunakan untuk memproses ketebalan bahan 0.3 hingga 6mm dalam lebar 1700mm. Mesin pemotong ke panjang disusun oleh unsur-unsur berikut: Decoiler, sistem meratakan pertama, sistem makan gegelung, meratakan masa kedua, sistem stereng, sistem ricih, tali pinggang pengangkutan gegelung dan stacker automatik.

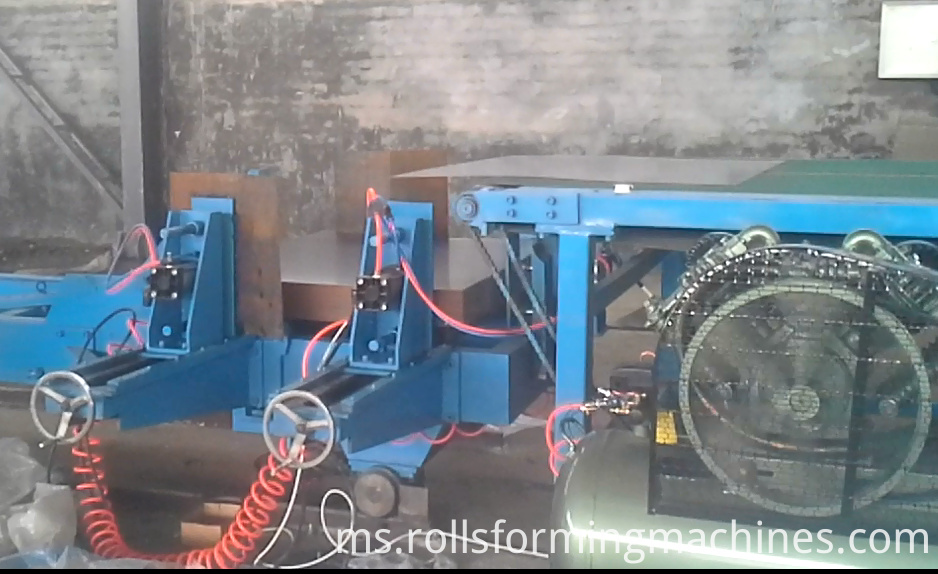

cut to length 65

Parameter barisan pengeluaran :

Supported coil sheet

0.28-4.0mm

Coil width

500-1500

Coil inner ID

Ø508.620

Max coil weight

12T

Accuracy

In length: ±0.5 within 2000mm length
In Diagonal: (
±0.5 within 2000mm length)

Shearing length

500-3000

Machine height

1150

Working speed

2000mm per minutes

Working direction

From left to right

Asas pengenalan setiap elemen:

1. Memuatkan kereta Decoiler

Struktur :

Ini terutamanya terdiri daripada unsur berikut: memuatkan kereta dan bingkai, blok silinder, silinder dan sistem berjalan. Apabila menggunakan, letakkan gegelung di bahagian atas kereta pemuatan, maka silinder akan sampai ke pusat pemancar, r, mula berjalan motor ke kedudukan pusat decoiler, uncoiler akan membuat gegelung ketegangan dan kemudian mula berfungsi.

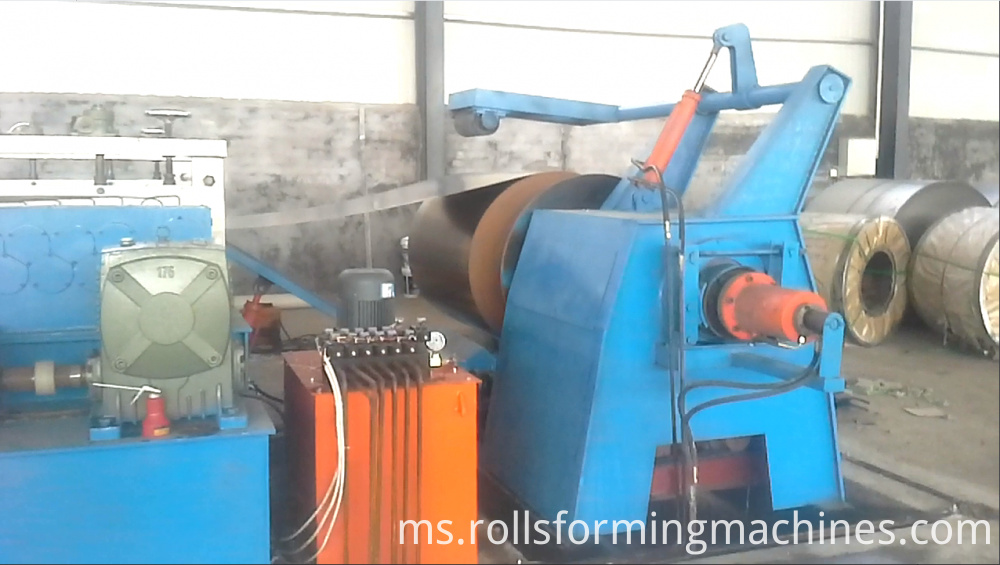

decoiler of cut to length

2. 12 Ton Decoiler

Struktur:

Mesin ini terdiri daripada satu cantilever tunggal dan pengembangan hidraulik jenis uncoiler, oleh bahagian gelendong, bahagian penghantaran.

Sistem meratakan pertama

Struktur :

Sistem perarisan dikarang oleh dua aci daya tarikan, 15 penggelek penggelek, tujuh penggelek atas dan lapan ke bawah. Ini terutamanya untuk memberikan kuasa gegelung dan gegelung ke mesin dengan memberi makan. Kelajuan berjalan adalah laras. Pandu reducer kelajuan frekuensi ubah dikawal oleh motor. Permukaan roller akan penyaduran.

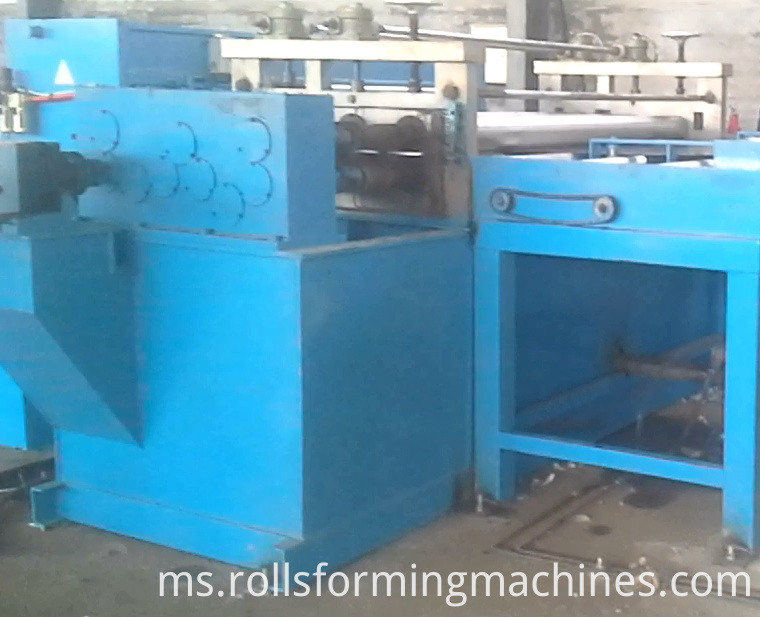

first leveling system of cut to length machine

3. Jambatan peralihan :

Jambatan peralihan adalah sesuatu seperti jambatan; ia digunakan untuk penghantaran gegelung dari sistem meratakan pertama ke sistem meratakan ketepatan kedua. Apabila gegelung datang dari meratakan pertama, jambatan akan naik ke tahap yang sama pada lembaran input. Apabila anda membiarkan input gegelung lubang penyimpanan, jambatan akan turun. Antara sistem meratakan pertama ke sistem penamaan kedua, akan terdapat lubang penyimpanan yang tidak diperlukan. Jika ada, kelajuan kerja akan menjadi sangat tinggi. Tanpa lubang simpanan, kelajuan kerja mesin akan menjadi lebih rendah.

4. Servo saiz sistem dan sistem meratakan kedua.

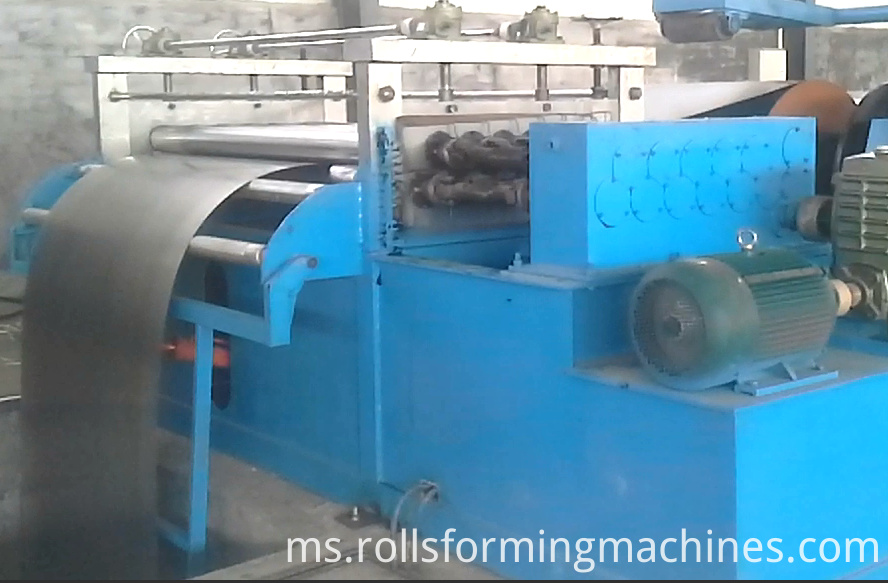

second leveling system

5. 4 × 1600mm sistem shearing kelajuan tinggi.

6. Platform gegelung servo makan

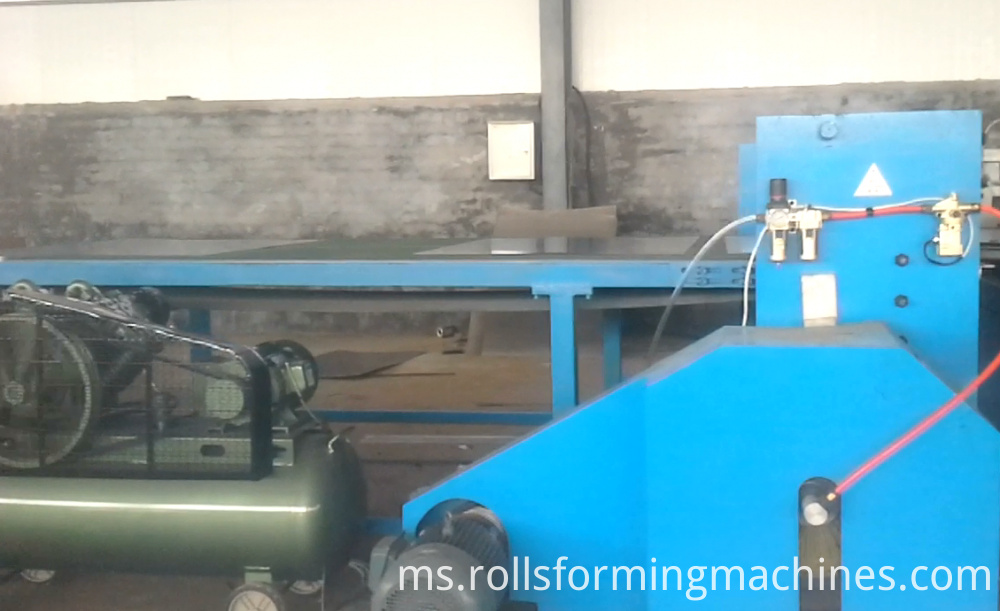

transmisson table of cut to length machine

7. Penyusun automatik

runout table
